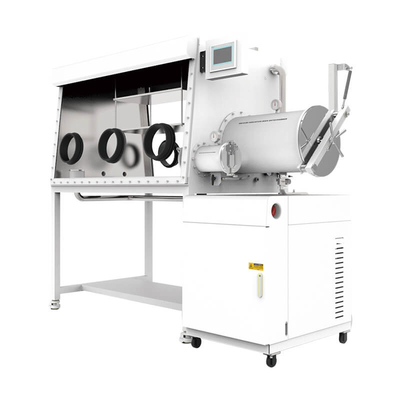

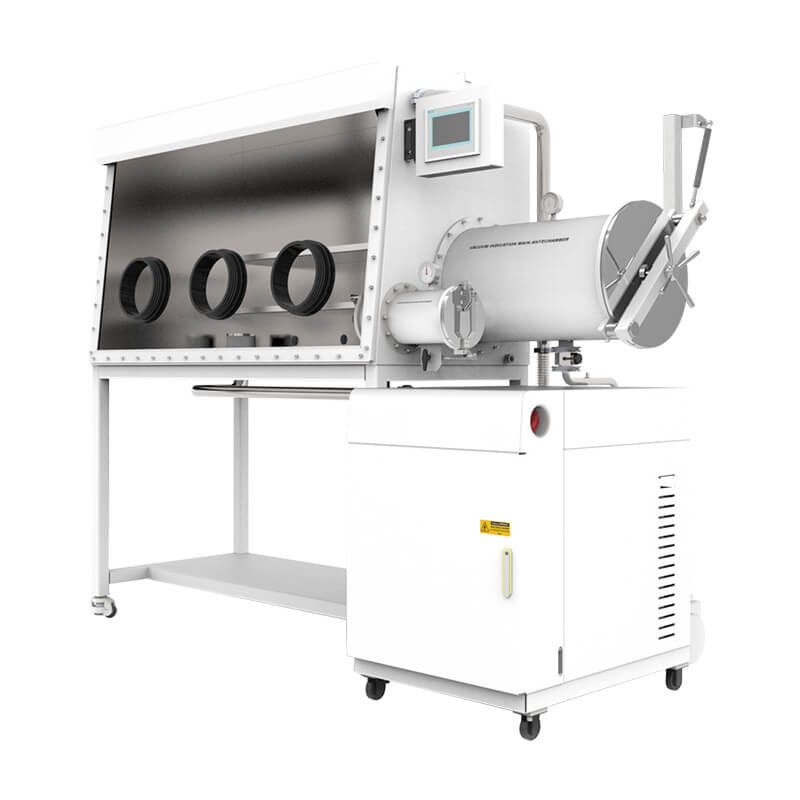

Trung Quốc Tencan hộp găng tay với hệ thống lọc GBP750S-3 để loại bỏ nước và oxy

Hộp đựng găng tay Tencan Trung Quốc với hệ thống lọc một mặt để loại bỏ nước và oxy

Giới thiệu tóm tắt

Hộp đựng găng tay Tencan Trường Sa là một thiết bị cung cấp môi trường không có nước và không có oxy. Thiết bị chủ yếu bao gồm thân hộp găng tay, buồng chuyển tiếp, hệ thống tái tạo lọc tuần hoàn, hệ thống điều khiển, hệ thống chân không, hệ thống hiển thị, v.v. Nó cũng có thể được tích hợp với các thiết bị liên quan đến sản xuất đèn đặc biệt, thiết bị laser, thiết bị phủ chân không, lò chân không, hệ thống hiển thị oxy trong nước, hệ thống lọc khói bụi, hệ thống lọc dung môi, hệ thống lọc dung môi, hệ thống lọc khí, tủ lạnh nhiệt độ thấp, v.v. Hộp găng tay Tencan có hình thức đẹp và trang nhã, kiểu dáng đặc biệt, thời gian hoạt động liên tục dài, ổn định và đáng tin cậy, điều khiển tự động, vận hành đơn giản và dễ dàng bảo trì, được người dùng tin cậy cao.

Sau nhiều năm phát triển, Changsha Tencan đã đạt được kết quả tốt đẹp trong nghiên cứu và phát triển, thiết kế sản phẩm, đồng thời tích lũy được nhiều kiến ​​thức. Mỗi bước đều trải qua quá trình kiểm tra và thử nghiệm chất lượng nghiêm ngặt, liên tục cung cấp cho bạn những sản phẩm chất lượng cao, sáng tạo. Chúng tôi sẽ luôn tập trung vào tiêu chuẩn hóa, tính toàn vẹn, dịch vụ, đổi mới và các khía cạnh khác, tập trung vào nhu cầu của khách hàng, biến niềm tin của khách hàng thành động lực doanh nghiệp và liên tục tạo ra những trải nghiệm đổi mới mới cho khách hàng.

Hộp đựng găng tay làm sạch là một loại thiết bị thí nghiệm làm đầy buồng bằng khí trơ có độ tinh khiết cao, tuần hoàn

và lọc O2, H2O, khí hữu cơ và các chất khác. Nó còn được gọi là hộp găng tay chân không, khí trơ

hộp bảo vệ, v.v. Chức năng chính là loại bỏ O2, H2O và khí hữu cơ. Nó được sử dụng rộng rãi trong môi trường siêu tinh khiết không có O2, H2O và bụi, chẳng hạn như pin và vật liệu lithium ion, chất bán dẫn, siêu tụ điện, đèn đặc biệt, hàn laser, hàn, tổng hợp vật liệu, OLED, MOCVD, v.v., mà còn các ứng dụng sinh học, như nuôi cấy vi khuẩn kỵ khí, nuôi cấy thiếu oxy tế bào, v.v.

Nguyên tắc làm việc

Khí làm việc trong hộp đựng găng tay nằm giữa buồng và cột lọc (H2O và

hấp phụ O2) và được tuần hoàn khép kín qua các đường ống, máy thổi tuần hoàn... dưới sự điều khiển và giám sát của PLC. Khi khí làm việc lưu thông qua cột lọc, độ ẩm và oxy của nó được hấp phụ và sau đó quay trở lại buồng. Khi thời gian chu kỳ trôi qua, hàm lượng H2O và O2 của khí làm việc trong buồng sẽ giảm dần và cuối cùng đạt chỉ số dưới 1 ppm. Cột tinh chế sẽ bão hòa sau một khoảng thời gian nhất định của chu kỳ và có thể được tái tạo và tái sử dụng.

Ứng dụng chính

Nghiên cứu hóa lý, phát triển và sản xuất đèn chiếu sáng và đèn đặc biệt, nghiên cứu và sản xuất pin lithium-ion, nghiên cứu kim loại kiềm, nghiên cứu chất xúc tác, hàn laser và plasma, y ​​tế và kỹ thuật sinh học, quy trình sản xuất và đóng gói, công nghiệp bán dẫn, nghiên cứu hóa học chelate, nghiên cứu bột gốm, nghiên cứu bột kim loại, công nghệ xử lý hộp chân không nhiệt độ cao công nghiệp.

Các tính năng chính

Chỉ mục:Nước, oxy <0,1PPM

Tỷ lệ rò rỉ:.001vol % h

Van điện từ sử dụng thiết kế mô-đun, đảm bảo hiệu quả việc bịt kín hộp đựng găng tay và dễ dàng thay thế.

Thiết kế độc đáo của cửa cabin chuyển tiếp, nhẹ, dễ mở và vận hành đơn giản.

Vẻ ngoài của hộp găng tay có nhiều kiểu dáng có thể đáp ứng nhu cầu của nhiều người dùng khác nhau.

Màn hình cảm ứng:Dễ dàng truy cập các chức năng khác nhau.

Lưu thông:Tuần hoàn khí khép kín, không dầu và không chân không.

Tái sinh:Điều khiển tự động.

Kiểm soát áp suất không khí:điều khiển tự động, áp suất không khí làm việc có thể được đặt trong phạm vi +/- 15mbar.

Vệ sinh hộp:điều khiển tự động, vận hành dễ khô, tiết kiệm gas và tương đối an toàn cho dung môi vận hành.

Công tắc chân:Áp suất không khí bên trong hộp có thể được điều chỉnh thông qua công tắc chân.

Bản ghi nhớ dữ liệu: Dữ liệu hệ thống ghi tự động

Chức năng báo động:Nó có chức năng tái tạo, áp suất tuần hoàn và báo động nhắc nhở hoạt động không hợp lệ.

Có nhiều bằng sáng chế niêm phong.

Hộp đựng găng tay tiêu chuẩn phòng thí nghiệm

1,Cấu hình hộp găng tay tiêu chuẩn phòng thí nghiệm

1.1 Buồng đựng găng tay

1.2 Sảnh chính

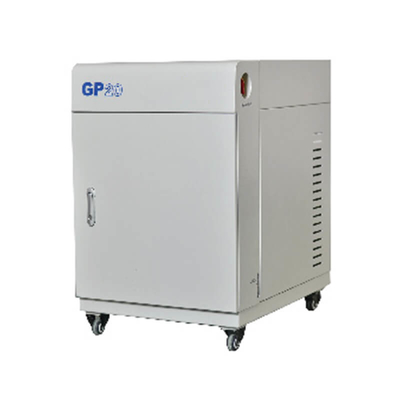

1.3 Hệ thống lọc khí GP20

1.4 Phòng chờ nhỏ

2, Hộp

2.1 Kích thước không gian hộp: 1 8 0 0mm (dài) x 900mm (cao) x 750mm (rộng đáy).

2.2 Độ mở của găng tay: đường kính 220mm, được làm bằng chất liệu hợp kim nhôm cứng, có khả năng chống ăn mòn trong khí quyển hữu cơ.

2.3 Găng tay: Thương hiệu Mỹ, model 8B1532, đường kính găng tay 8 inch, độ dày 0,4mm, chất liệu cao su butyl, chống ăn mòn, chống lão hóa và chịu nhiệt độ cao nhất định.

2.4 Cửa sổ có thể nhìn được phía trước: Với bề mặt vận hành nghiêng và cửa sổ phía trước bằng kính cường lực an toàn 8 mm có thể tháo rời, có khả năng chống mài mòn, chống ăn mòn và có khả năng truyền ánh sáng tốt. Vòng đệm sử dụng vòng đệm OMEGA dày 3/8 inch.

2.5 Phạm vi áp suất của hộp: Nó có thể duy trì áp suất dương và âm nhất định (-12mbar -12mbar) trong quá trình sử dụng. Nếu vượt quá một áp suất nhất định, hệ thống sẽ tự động bảo vệ nó.

2.6 Chiếu sáng: Được trang bị hệ thống chiếu sáng tiết kiệm năng lượng chống phản chiếu, ánh sáng dịu.

2.7 Nguồn điện bên trong hộp: 1 bộ bảng dây nguồn đầy keo được lắp sẵn bên trong hộp (nguồn điện: điện áp 220V-50Hz 1 pha, nguồn điện 10A).

2.8 Giao diện dự phòng: Hộp được trang bị nhiều giao diện KF-40 tiêu chuẩn để dễ dàng truy cập vào chất lỏng, khí, tín hiệu, v.v.

2.9 Kệ: Bên trong hộp có ba lớp kệ.

2.10 Giá đỡ hộp: gồm có bánh xe, có chiều cao 950mm. Bánh xe có các chức năng như san lấp mặt bằng, di chuyển và cố định.

2.11 Tỷ lệ rò rỉ thấp: Áp dụng công nghệ niêm phong đã được cấp bằng sáng chế, tỷ lệ rò rỉ của hộp nhỏ hơn 0,001 Vol%/h.

3,Cabin chuyển tiếp

3.1 Hình dạng: hình trụ (thép không gỉ 304), có mặt bích nối giữa ngăn lớn và hộp đựng găng tay.

3.2 Buồng chuyển tiếp lớn: có đường kính 360mm và chiều dài 600mm, sử dụng van điều khiển tự động cho quá trình hút và bổ sung; Số chu kỳ hút và bổ sung có thể được thiết lập để tự động thực hiện các hoạt động hút và bổ sung, tiết kiệm thời gian chờ vận hành.

3.3 Cabin chuyển tiếp nhỏ: có đường kính 150mm x 300mm, cabin chuyển tiếp nhỏ được điều khiển bằng van tay để hút, bổ sung khí.

3.4 Khay ngăn chuyển tiếp: Ngăn chuyển tiếp lớn được trang bị khay đánh bóng có thể di chuyển tự do và mở rộng. Được trang bị đĩa trượt di động trong kho chuyển tiếp nhỏ.

3.5 Độ chân không: ≤ -0,1MPa (tất cả đều có màn hình dải chân không). Đồng hồ đo áp suất được lựa chọn từ Wika của Đức.

4, Hệ thống kiểm soát thanh lọc tuần hoàn

4.1 Hệ thống điều khiển

4.1.1 Phương pháp: bao gồm các đặc tính tự chẩn đoán, tắt nguồn và tự khởi động, có chức năng kiểm soát áp suất và thích ứng. Điều khiển tự động, điều khiển chu trình, bảo vệ bằng mật khẩu và điều khiển buồng chân không được hiển thị trên màn hình LCD. Bộ điều khiển sử dụng màn hình cảm ứng PLC từ Đức và menu vận hành có thể được chọn bằng tiếng Trung / tiếng Anh.

4.1.2 Điều khiển áp suất hộp: Áp suất hộp có thể được điều khiển trong một phạm vi áp suất nhất định thông qua màn hình cảm ứng và hệ thống sẽ tự động cân bằng áp suất hộp trong phạm vi này.

4.1.3 Bàn đạp chân: Nó có thể kiểm soát áp suất của hộp đựng găng tay chính xác hơn bất cứ lúc nào, đạt được hoạt động bơm và bổ sung không khí vào áp suất hộp, đồng thời tạo điều kiện cho người dùng thử nghiệm thoải mái hơn.

4.2 Hệ thống lọc tuần hoàn

4.2.1 Kiểm soát: Kiểm soát nước và oxy trong phạm vi <1ppm với độ chính xác 0,01ppm.

4.2.2 Thiết bị điều chỉnh: Toàn bộ quá trình điều chỉnh cảm ứng PLC (rút chân không, thanh lọc, tái sinh, gia nhiệt) không yêu cầu giám sát thủ công.

4.2.3 Khí làm việc: N2 hoặc Ar (khí tuần hoàn), yêu cầu độ tinh khiết 99,999%.

4.2.4 Quạt tuần hoàn: Quạt có tần số thay đổi tốc độ cao, lưu lượng điều chỉnh 0-100m3/h, được điều khiển bằng bộ vi xử lý của Đức, được lắp đặt bên trong một thiết bị bằng thép không gỉ đã qua thử nghiệm áp suất cao và không bị rò rỉ.

4.2.5 Cột tinh chế kép: Mỗi cột chứa 5 kg vật liệu khử oxy xúc tác đồng hiệu quả cao BASF của Đức, có khả năng loại bỏ 65 lít oxy, 5 kg vật liệu loại bỏ nước qua rây phân tử hiệu quả cao của UOP của Hoa Kỳ, có khả năng loại bỏ 2,2 kg nước.

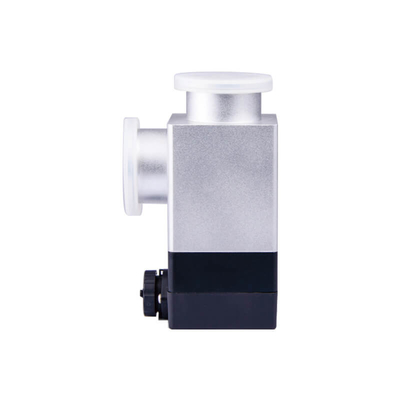

4.2.6 Khối van lọc: Burkert, Đức, van vận hành bằng điện hoàn toàn tự động, thiết kế mô-đun, bảo trì ngắn gọn hơn và thuận tiện hơn.

4.2.7 Bộ lọc: Bộ lọc hiệu suất cao với bộ lọc khẩu độ 0,3 micron tuân thủ các tiêu chuẩn HEPA.

4.3 Hệ thống tái sinh

4.3.1 Hệ thống tái sinh: dùng để làm sạch hệ thống để tái sử dụng, kích hoạt và khôi phục khả năng hấp phụ; Để tái sinh cần một chai khí hỗn hợp N2/H2 hoặc Ar/H2 2, trong đó H2 chiếm 5-10%.

4.4 Hệ thống hiển thị

4.4.1 Hệ thống hiển thị: Bộ điều khiển sử dụng màn hình cảm ứng PLC của Đức và menu giao diện vận hành có thể được chuyển đổi giữa tiếng Trung và tiếng Anh. Giao diện hiển thị phong phú về chức năng, dễ thao tác, dễ hiểu, hỗ trợ chức năng xuất dữ liệu.

5, Bơm chân không

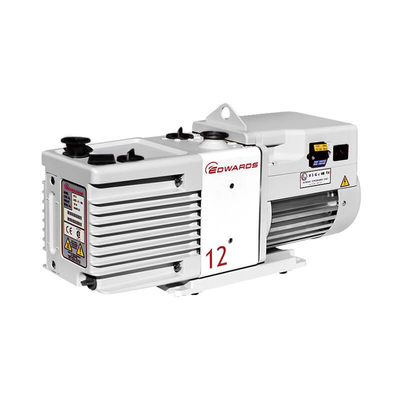

5.1 Bơm chân không sử dụng bơm chân không Edwards RV12 của Anh, tốc độ dòng chảy 12m³/h. Và nó có thể được kiểm soát độc lập bất cứ lúc nào. Thời gian tự động tắt của bơm chân không có thể được thiết lập bằng màn hình cảm ứng, hợp lý hơn và giảm mức tiêu thụ điện năng không cần thiết.

6, Hệ thống lọc dung môi

Để ngăn chặn ảnh hưởng của dung môi hữu cơ đến cột tinh chế hoặc ô nhiễm chéo của thí nghiệm, cột hấp phụ dung môi hữu cơ được tích hợp vào bên ngoài hộp găng tay bằng hệ thống nối tiếp, có thể loại bỏ hiệu quả các dung môi dễ bay hơi. Môi trường chủ yếu là than hoạt tính chất lượng cao và hiệu quả, với khối lượng lấp đầy là 6 KG.

7, Máy phân tích nước

7.1 (1 chiếc, British Michel) Phạm vi: 0-1000ppm, sử dụng các thành phần nhạy cảm với alumina gốm. Máy phân tích này có độ ổn định tốt, khả năng chống ăn mòn, phạm vi đo rộng và tốc độ phản hồi nhanh.

8, Máy phân tích oxy

8.1 (1 chiếc, máy phân tích điện hóa AVCRAY của Mỹ) có dải đo 0-1000ppm, yêu cầu sử dụng cảm biến pin nhiên liệu điện hóa, điểm 0 chính xác và không dễ bị trôi; Tránh các tình huống cảm biến zirconia dễ bị hỏng và phát hiện không chính xác trong dung môi hữu cơ, chất điện phân và các môi trường khác.

9, Thông số kỹ thuậtcủa Mẫu hộp đựng găng tay thanh lọc tiêu chuẩn
