Tủ thao tác khí trơ TENCAN GBP750S-4 cho phòng thí nghiệm

Hộp khí trơ tinh khiết TENCAN GBP750S-4(2400) Trung Quốc Thiết kế tích hợp cho Phòng thí nghiệm

Giới thiệu ngắn gọn

Hộp khí Tencan Trường Sa là một thiết bị cung cấp môi trường không có nước và không có oxy. Thiết bị chủ yếu bao gồm thân hộp găng tay, buồng chuyển tiếp, hệ thống tái sinh tinh khiết tuần hoàn, hệ thống điều khiển, hệ thống chân không, hệ thống hiển thị, v.v. Nó cũng có thể được tích hợp với các thiết bị liên quan đến sản xuất đèn đặc biệt, thiết bị laser, thiết bị phủ chân không, lò chân không, hệ thống hiển thị oxy nước, hệ thống lọc khói và bụi, hệ thống lọc dung môi, hệ thống tinh khiết dung môi, hệ thống tinh khiết khí, tủ lạnh nhiệt độ thấp, v.v. Hộp găng tay Tencan có vẻ ngoài đẹp và thanh lịch, phong cách đặc biệt, thời gian hoạt động liên tục dài, ổn định và đáng tin cậy, điều khiển tự động, vận hành đơn giản và bảo trì dễ dàng, được người dùng tin tưởng cao.

Sau nhiều năm phát triển, Trường Sa Tencan đã đạt được những kết quả đáng kể trong nghiên cứu và phát triển sản phẩm, thiết kế và tích lũy một lượng kiến thức phong phú. Mỗi bước đều trải qua quá trình kiểm tra và kiểm tra chất lượng nghiêm ngặt, liên tục cung cấp cho bạn những sản phẩm chất lượng cao, sáng tạo. Chúng tôi sẽ luôn tập trung vào tiêu chuẩn hóa, tính toàn vẹn, dịch vụ, đổi mới và các khía cạnh khác, tập trung vào nhu cầu của khách hàng, chuyển đổi sự tin tưởng của khách hàng thành động lực của doanh nghiệp và liên tục tạo ra những trải nghiệm đổi mới mới cho khách hàng.

Hộp găng tay tinh khiết là một loại thiết bị phòng thí nghiệm lấp đầy buồng bằng khí trơ có độ tinh khiết cao, tuần hoàn

và lọc O2, H2O, khí hữu cơ và các chất khác. Nó còn được gọi là hộp găng tay chân không, khí trơ

hộp bảo vệ, v.v. Chức năng chính là loại bỏ O2, H2O và khí hữu cơ. Nó được sử dụng rộng rãi trong môi trường siêu sạch không có O2, H2O và bụi, chẳng hạn như pin và vật liệu lithium ion, chất bán dẫn, siêu tụ điện, đèn đặc biệt, hàn laser, hàn thiếc, tổng hợp vật liệu, OLED, MOCVD, v.v., mà còn các ứng dụng sinh học, chẳng hạn như nuôi cấy vi khuẩn kỵ khí, nuôi cấy tế bào thiếu oxy, v.v.

Nguyên tắc làm việc

Khí làm việc trong hộp găng tay nằm giữa buồng và cột tinh khiết (H2O và

chất hấp thụ O2), và nó được tuần hoàn khép kín thông qua đường ống, quạt tuần hoàn, v.v. dưới sự kiểm soát và giám sát của PLC. Khi khí làm việc tuần hoàn qua cột tinh khiết, độ ẩm và oxy của nó được hấp thụ và sau đó trả lại buồng. Khi thời gian chu kỳ trôi qua, hàm lượng H2O và O2 của khí làm việc trong buồng sẽ giảm dần và cuối cùng đạt đến chỉ số dưới 1 ppm. Cột tinh khiết sẽ bão hòa sau một khoảng thời gian chu kỳ nhất định và có thể được tái tạo và tái sử dụng.

Ứng dụng chính

Nghiên cứu hóa học vật lý, phát triển và sản xuất đèn chiếu sáng và đèn đặc biệt, nghiên cứu và sản xuất pin lithium-ion, nghiên cứu kim loại kiềm, nghiên cứu chất xúc tác, hàn laser và plasma, kỹ thuật y sinh và y học, sản xuất thuốc và quy trình đóng gói, ngành công nghiệp bán dẫn, nghiên cứu hóa học chelate, nghiên cứu bột gốm, nghiên cứu bột kim loại, công nghệ xử lý hộp chân không nhiệt độ cao công nghiệp.

Các tính năng chính

Chỉ số:Nước, Oxy< 0.1PPM

Tỷ lệ rò rỉ:≤0.001vol % h

Van điện từ áp dụng thiết kế mô-đun, đảm bảo hiệu quả việc bịt kín của hộp găng tay và dễ dàng thay thế.

Thiết kế độc đáo của cửa cabin chuyển tiếp, nhẹ, dễ mở và vận hành đơn giản.

Hình thức của hộp găng tay có nhiều thiết kế có thể đáp ứng nhu cầu của những người dùng khác nhau.

Màn hình cảm ứng:Dễ dàng truy cập các chức năng khác nhau.

Tuần hoàn:Tuần hoàn khí kín, không dầu và không chân không.

Tái tạo:Điều khiển tự động.

Kiểm soát áp suất không khí:điều khiển tự động, áp suất không khí làm việc có thể được thiết lập trong phạm vi +/-15mbar.

Vệ sinh hộp:điều khiển tự động, dễ dàng vận hành khô, tiết kiệm khí và tương đối an toàn cho việc vận hành dung môi.

Công tắc chân:Áp suất không khí bên trong hộp có thể được điều chỉnh thông qua công tắc chân.

Ghi nhớ dữ liệu: Hệ thống ghi dữ liệu tự động

Chức năng báo động:Nó có các chức năng tái tạo, áp suất tuần hoàn và báo động nhắc nhở hoạt động không hợp lệ.

Có nhiều bằng sáng chế niêm phong.

Hộp găng tay tiêu chuẩn phòng thí nghiệm

1,Cấu hình của Hộp găng tay tiêu chuẩn phòng thí nghiệm

1.1 Buồng hộp găng tay

1.2 Buồng trước chính

1.3 Hệ thống tinh khiết khí GP20

1.4 Buồng trước mini

2,Hộp

2.1 Kích thước không gian hộp: 240 0 0mm (chiều dài) x 900mm (chiều cao) x 750mm (chiều rộng đáy).

2.2 Lỗ mở găng tay: đường kính 220mm, làm bằng vật liệu hợp kim nhôm cứng, chống ăn mòn trong môi trường hữu cơ.

2.3 Găng tay: Thương hiệu Mỹ, kiểu 8B1532, đường kính găng tay 8 inch, dày 0,4mm, vật liệu cao su butyl, chống ăn mòn, chống lão hóa và khả năng chịu nhiệt độ cao nhất định.

2.4 Cửa sổ có thể xem phía trước: Với bề mặt vận hành nghiêng và cửa sổ phía trước bằng kính cường lực an toàn 8mm có thể tháo rời, nó có khả năng chống mài mòn, chống ăn mòn và có độ truyền ánh sáng tốt. Vòng đệm sử dụng vòng đệm OMEGA dày 3/8 inch.

2.5 Phạm vi áp suất hộp: Nó có thể duy trì một áp suất dương và âm nhất định (-12mbar -12mbar) trong quá trình sử dụng. Nếu nó vượt quá một áp suất nhất định, hệ thống sẽ tự động bảo vệ nó.

2.6  Chiếu sáng: Được trang bị đèn tiết kiệm năng lượng chống phản xạ, ánh sáng dịu.

2.7 Nguồn điện bên trong hộp: 1 bộ bảng dây nguồn được lấp đầy bằng chất kết dính được cài đặt sẵn bên trong hộp (nguồn điện: điện áp 220V-50Hz 1 pha, nguồn điện 10A).

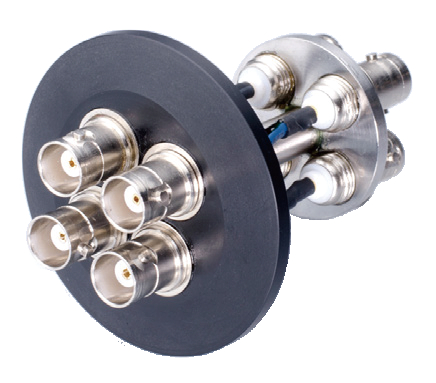

2.8 Giao diện dự phòng: Hộp được trang bị nhiều giao diện KF-40 tiêu chuẩn để dễ dàng truy cập chất lỏng, khí, tín hiệu, v.v.

2.9 Kệ: Có ba lớp kệ bên trong hộp.

2.10 Giá đỡ hộp: bao gồm bánh xe, với chiều cao 950mm. Các bánh xe có các chức năng như cân bằng, di chuyển và cố định.

2.11 Tỷ lệ rò rỉ thấp: Áp dụng công nghệ niêm phong được cấp bằng sáng chế, tỷ lệ rò rỉ của hộp nhỏ hơn 0,001 Vol%/h.

3,Cabin chuyển tiếp

3.1 Hình dạng: hình trụ (thép không gỉ 304), với kết nối mặt bích giữa ngăn lớn và hộp găng tay.

3.2 Buồng chuyển tiếp lớn: có đường kính 360mm và chiều dài 600mm, nó áp dụng điều khiển van tự động cho quá trình hút và bổ sung; Số chu kỳ hút và bổ sung có thể được thiết lập để tự động thực hiện các thao tác hút và bổ sung, tiết kiệm thời gian chờ vận hành.

3.3 Cabin chuyển tiếp nhỏ: có đường kính 150mm x 300mm, cabin chuyển tiếp nhỏ được điều khiển bằng van thủ công để chiết xuất và bổ sung không khí.

3.4 Khay ngăn chuyển tiếp: Ngăn chuyển tiếp lớn được trang bị khay đánh bóng có thể di chuyển và mở rộng tự do. Được trang bị đĩa trượt di động trong kho chuyển tiếp nhỏ.

3.5 Độ chân không: ≤ -0.1MPa (tất cả đều có màn hình hiển thị dải chân không). Đồng hồ đo áp suất được chọn từ Wika của Đức.

4,Hệ thống điều khiển tinh khiết tuần hoàn

4.1 Hệ thống điều khiển

4.1.1 Phương pháp: bao gồm tự chẩn đoán, đặc tính tự khởi động và tắt nguồn, với các chức năng điều khiển áp suất và thích ứng. Điều khiển tự động, điều khiển chu kỳ, bảo vệ bằng mật khẩu và điều khiển buồng chân không được hiển thị trên LCD. Bộ điều khiển sử dụng màn hình cảm ứng Siemens PLC từ Đức và menu vận hành có thể được chọn bằng tiếng Trung/Anh.

4.1.2 Điều khiển áp suất hộp: Áp suất hộp có thể được kiểm soát trong một phạm vi áp suất nhất định thông qua màn hình cảm ứng và hệ thống tự động cân bằng áp suất hộp trong phạm vi này.

4.1.3 Bàn đạp: Nó có thể kiểm soát áp suất của hộp găng tay chính xác hơn bất kỳ lúc nào, đạt được hoạt động bơm và bổ sung không khí vào áp suất hộp và tạo điều kiện thuận lợi cho các thí nghiệm thoải mái hơn cho người dùng.

4.2 Hệ thống tinh khiết tuần hoàn

4.2.1 Điều khiển: Kiểm soát nước và oxy trong<1ppm với độ chính xác 0,01ppm.

4.2.2 Thiết bị điều chỉnh: Toàn bộ quá trình điều chỉnh cảm ứng PLC (sơ tán, tinh khiết, tái tạo, gia nhiệt) không yêu cầu giám sát thủ công.

4.2.3 Khí làm việc: N2 hoặc Ar (tuần hoàn khí), với yêu cầu độ tinh khiết là 99,999%.

4.2.4 Quạt tuần hoàn: Quạt biến tần tốc độ cao, tốc độ dòng chảy có thể điều chỉnh 0-100m3/h, được điều khiển bởi bộ vi xử lý Siemens từ Đức, được lắp đặt bên trong một thiết bị bằng thép không gỉ đã trải qua thử nghiệm áp suất cao và không bị rò rỉ.

4.2.5 Cột tinh khiết kép: Mỗi cột chứa 5 kg vật liệu khử oxy chất xúc tác đồng hiệu suất cao của Đức BASF, có khả năng loại bỏ 65 lít oxy, 5 kg vật liệu loại bỏ nước rây phân tử hiệu suất cao từ UOP ở Hoa Kỳ, có khả năng loại bỏ 2,2 kg nước.

4.2.6 Khối van tinh khiết: Burkert, Đức, van vận hành bằng điện hoàn toàn tự động, thiết kế mô-đun, ngắn gọn hơn và bảo trì thuận tiện.

4.2.7 Bộ lọc: Bộ lọc hiệu suất cao với bộ lọc khẩu độ 0,3 micron tuân thủ các tiêu chuẩn HEPA.

4.3 Hệ thống tái tạo

4.3.1 Hệ thống tái tạo: được sử dụng để tinh khiết hệ thống để tái sử dụng, kích hoạt nó và khôi phục khả năng hấp thụ; Cần một chai hỗn hợp khí N2/H2 hoặc Ar/H2 2 để tái tạo, trong đó H2 chiếm 5-10%.

4.4 Hệ thống hiển thị

4.4.1 Hệ thống hiển thị: Bộ điều khiển sử dụng màn hình cảm ứng Siemens PLC từ Đức và menu giao diện vận hành có thể được chuyển đổi giữa tiếng Trung và tiếng Anh. Giao diện hiển thị có nhiều chức năng, dễ vận hành, dễ hiểu và hỗ trợ chức năng xuất dữ liệu.

5,Bơm chân không

5.1 Bơm chân không sử dụng bơm chân không Edwards RV12 từ Vương quốc Anh, với tốc độ dòng chảy là 12m ³/ h. Và nó có thể được điều khiển độc lập bất cứ lúc nào. Thời gian tắt tự động của bơm chân không có thể được thiết lập bằng màn hình cảm ứng, hợp lý hơn và giảm tiêu thụ điện năng không cần thiết.

6,Hệ thống lọc dung môi

Để ngăn chặn ảnh hưởng của dung môi hữu cơ đến cột tinh khiết hoặc ô nhiễm chéo của thí nghiệm, cột hấp thụ dung môi hữu cơ được tích hợp vào bên ngoài hộp găng tay bằng cách sử dụng một hệ thống nối tiếp, có thể loại bỏ hiệu quả các dung môi dễ bay hơi. Môi trường chủ yếu là than hoạt tính chất lượng cao và hiệu quả, với lượng nạp 6 KG.

7,Máy phân tích nước

7.1 (1 đơn vị, Michel của Anh) Phạm vi: 0-1000ppm, sử dụng các thành phần nhạy cảm bằng nhôm oxit gốm. Máy phân tích này có độ ổn định tốt, khả năng chống ăn mòn, phạm vi đo rộng và tốc độ phản hồi nhanh.

8,Máy phân tích oxy

8.1 (1 đơn vị, máy phân tích điện hóa AVCRAY từ Hoa Kỳ) với phạm vi 0-1000ppm, yêu cầu sử dụng cảm biến pin nhiên liệu điện hóa, điểm không chính xác và không dễ bị trôi; Tránh các tình huống mà cảm biến zirconia dễ bị hư hỏng và phát hiện không chính xác trong dung môi hữu cơ, chất điện phân và các môi trường khác.

9,Thông số kỹ thuật của Mẫu tiêu chuẩn của Hộp găng tay tinh khiết
