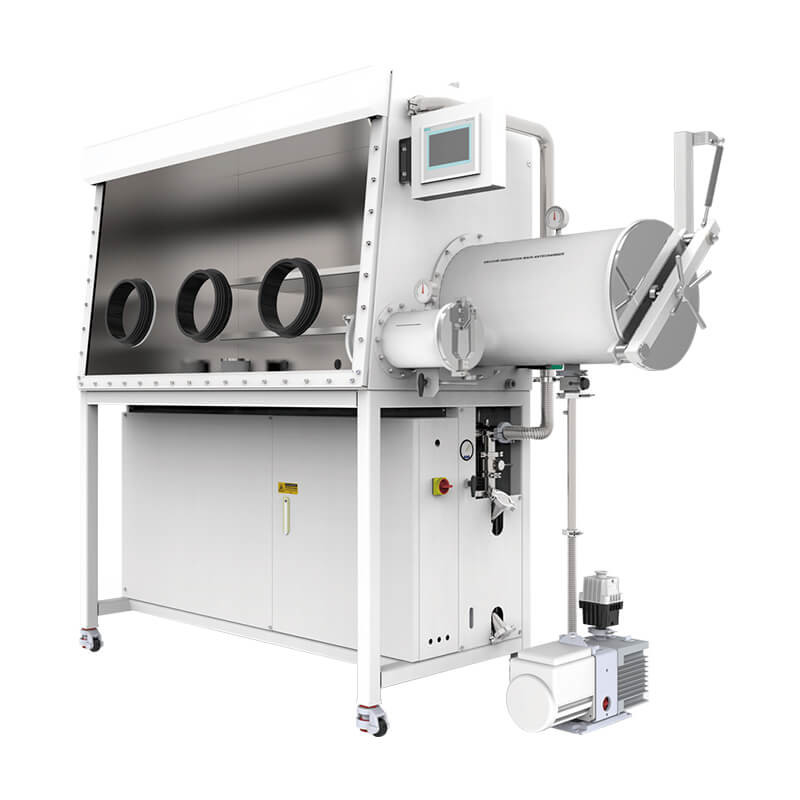

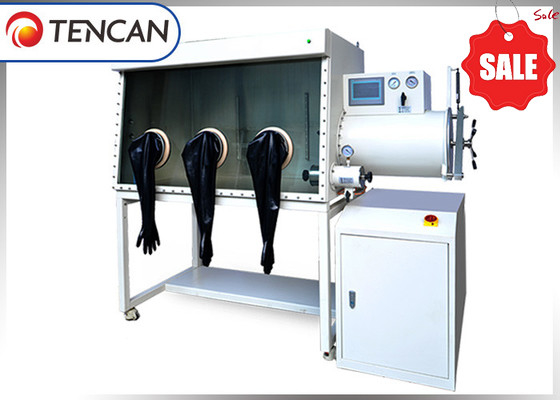

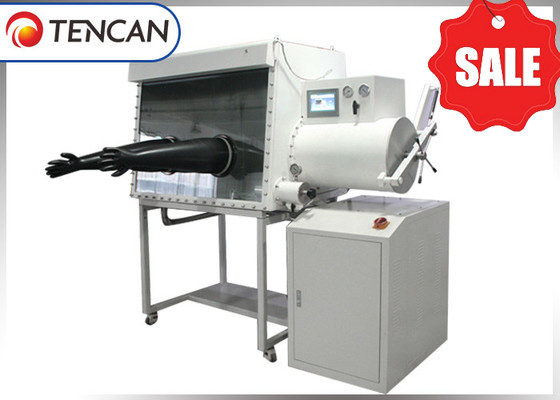

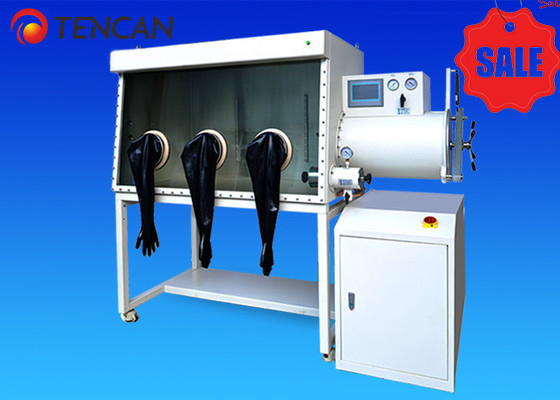

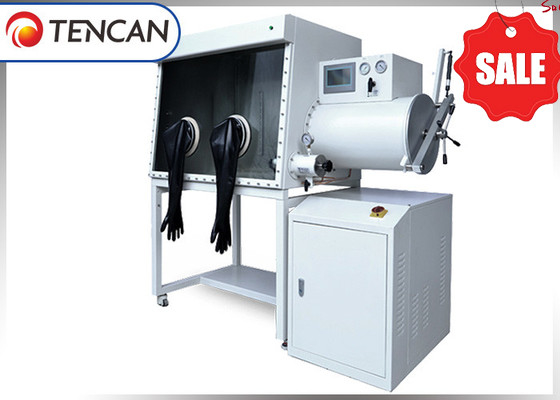

Lab Standard Purification GBP1000D-4 1200 Inert Gas Glove Box with Two-sided Working Positions by Changsha Tencan

Phòng lọc tiêu chuẩn phòng thí nghiệm GBP1000D-4 1200 Hộp găng tay khí thụ động với hai vị trí làm việc mặt bởi Changsha Tencan

Tổng quan sản phẩm

Các Changsha Tencan thanh lọc hộp găng tay thiết lập một môi trường được kiểm soát không có nước và oxy, lý tưởng để xử lý vật liệu nhạy cảm.,Hệ thống lọc khí, bảng điều khiển, hệ thống con chân không và giao diện giám sát. Nó hỗ trợ tích hợp với các thiết bị sản xuất chuyên dụng bao gồm hệ thống laser, các đơn vị lớp phủ chân không,lò sấy, các thiết bị giám sát khí quyển và hệ thống lọc khói, dung môi và khí.

Được thiết kế với ngoại hình ergonomic và hiện đại, hộp găng tay Tencan cung cấp hoạt động liên tục mở rộng với các điều khiển tự động, bảo trì đơn giản và hiệu suất đáng tin cậy,làm cho chúng trở thành sự lựa chọn ưa thích cho nghiên cứu và ứng dụng công nghiệp.

Phát triển kỹ thuật

Thông qua nhiều năm phát triển chuyên dụng, Changsha Tencan đã thiết lập khả năng mạnh mẽ trong đổi mới sản phẩm và thiết kế kỹ thuật.Mỗi giai đoạn sản xuất trải qua kiểm tra chất lượng nghiêm ngặt để đảm bảo cung cấp liên tục các sản phẩm tiên tiếncam kết tiêu chuẩn hóa và các giá trị tập trung vào khách hàng, chúng tôi biến niềm tin của khách hàng thành cải tiến liên tục,liên tục tạo ra các giải pháp sáng tạo đáp ứng nhu cầu phòng thí nghiệm và sản xuất đang phát triển.

Purification Glove Box (hộp găng tay thanh lọc)

Lồng găng tay tinh khiết là thiết bị phòng thí nghiệm được thiết kế để tạo ra một bầu không khí được kiểm soát bằng cách lấp đầy buồng với khí vô dụng tinh khiết cao trong khi liên tục lọc các tạp chất như O2, H2O,Còn được gọi là hộp găng tay chân không hoặc buồng bảo vệ khí trơ, chức năng chính của nó là loại bỏ oxy, độ ẩm và khí hữu cơ.Nó được sử dụng rộng rãi trong môi trường cực sạch không có O2, H2O, và bụi như trong pin lithium-ion và nghiên cứu vật liệu, sản xuất bán dẫn, siêu tụ, ánh sáng chuyên môn, hàn laser, hàn, tổng hợp vật liệu, OLED,và các quy trình MOCVDNgoài ra, nó hỗ trợ các ứng dụng sinh học bao gồm nuôi dưỡng vi khuẩn vô khí và ủ tế bào hypoxic.

Nguyên tắc hoạt động
Hộp găng tay hoạt động thông qua một hệ thống lưu thông khí vòng kín giữa buồng chính và cột lọc, chứa chất hấp thụ để loại bỏ H2O và O2.Dưới điều khiển và giám sát PLC, khí làm việc chảy liên tục thông qua đường ống dẫn và máy thổi lưu thông. Khi khí đi qua cột lọc, độ ẩm và oxy được hấp thụ,và khí tinh khiết trở lại buồngTrong nhiều chu kỳ lặp đi lặp lại, nồng độ H2O và O2 trong buồng giảm dần, cuối cùng đạt mức dưới 1 ppm.Cột lọc có thể bão hòa sau khi sử dụng lâu dài nhưng có thể tái tạo cho hoạt động lặp đi lặp lại.

Ứng dụng chính

• Nghiên cứu vật lý và hóa học

• Phát triển và sản xuất đèn đặc biệt

• R&D và sản xuất pin lithium-ion

• Nghiên cứu kim loại kiềm

• Nghiên cứu chất xúc tác

• Xúc laser và thủy điện

• Ứng dụng y tế và kỹ thuật sinh học

• Sản xuất và đóng gói dược phẩm

• Các quy trình công nghiệp bán dẫn

• Nghiên cứu hóa học chelate

• Nghiên cứu về bột gốm và kim loại

• Công nghiệp chế biến chân không nhiệt độ cao

Thông số kỹ thuật và đặc điểm

Kiểm soát môi trường: Duy trì độ ẩm và oxy cực thấp (<0,1 PPM)
Sự toàn vẹn rò rỉ: Tỷ lệ rò rỉ tối đa ≤ 0,001% khối lượng/giờ
Hệ thống van: cấu hình van điện tử mô-đun đảm bảo hiệu suất niêm phong đáng tin cậy và bảo trì đơn giản
Thiết kế truy cập: Cửa buồng chuyển động được thiết kế đặc biệt cung cấp hoạt động nhẹ và dễ tiếp cận
Tùy chọn thẩm mỹ: Nhiều thiết kế bên ngoài có sẵn để phù hợp với sở thích khác nhau của người dùng
Giao diện điều khiển: Màn hình cảm ứng thân thiện với người dùng để vận hành hệ thống trực quan
Quản lý khí: Hệ thống lưu thông vòng kín hoạt động mà không cần dầu hoặc chân không
Hệ thống tái tạo: Kiểm soát tái tạo hoàn toàn tự động
Điều chỉnh áp suất: Quản lý áp suất tự động với phạm vi làm việc có thể điều chỉnh ± 15 mbar
Tẩy rửa phòng: Chức năng làm sạch hộp tự động cho phép sấy khô nhanh chóng, hoạt động hiệu quả khí và xử lý dung môi an toàn
Kiểm soát chân: Chuyển chân tích hợp để điều chỉnh áp suất bên trong thuận tiện
Ghi dữ liệu: Ghi và lưu trữ dữ liệu hệ thống tự động
Cảnh báo an toàn: Hệ thống báo động toàn diện cho trạng thái tái tạo, áp suất lưu thông và lỗi hoạt động
Công nghệ niêm phong: Được bảo vệ bởi nhiều bằng sáng chế niêm phong

Ưu điểm chính

• Kiểm soát môi trường tiên tiến cho xử lý vật liệu nhạy cảm

• Thiết kế thành phần mô-đun để tăng độ tin cậy và khả năng phục vụ

• Các hệ thống tự động hóa thông minh làm giảm sự phức tạp của hoạt động

• Các tùy chọn cấu hình linh hoạt đáp ứng các yêu cầu ứng dụng cụ thể

• Các giải pháp niêm phong bằng sáng chế đảm bảo tính toàn vẹn hoạt động lâu dài

Hộp găng tay chuẩn phòng thí nghiệm

1,Cấu hình của hộp găng tay chuẩn phòng thí nghiệm

1.1 Phòng hộp găng tay

1.2 Phòng trước chính

1.3 Hệ thống lọc khí GP20

1.4 Mini Antechamber

2Hộp

2.1 Kích thước không gian hộp: 1 2 0 0 mm (chiều dài) x 900 mm (chiều cao) x 750 mm (chiều rộng đáy).

2.2 Cửa găng tay: đường kính 220mm, làm bằng vật liệu hợp kim nhôm cứng, chống ăn mòn khí quyển hữu cơ.

2.3 Găng tay: Thương hiệu Mỹ, mô hình 8B1532, đường kính găng tay 8 inch, độ dày 0,4mm, vật liệu cao su butyl, chống ăn mòn, chống lão hóa và chống nhiệt độ cao nhất định.

2.4 Cửa sổ phía trước có thể nhìn thấy: Với bề mặt hoạt động nghiêng và cửa sổ phía trước kính bảo mật 8mm có thể tháo rời, nó chống mòn, chống ăn mòn và có độ truyền ánh sáng tốt.Vòng niêm phong thông qua một 3/8 inch dày OMEGA niêm phong vòng.

2.5 Phạm vi áp suất hộp: Nó có thể duy trì một áp suất dương và âm nhất định (-12mbar -12mbar) trong khi sử dụng. Nếu vượt quá một áp suất nhất định, hệ thống sẽ tự động bảo vệ nó.

2.6 Ánh sáng: Được trang bị ánh sáng chống phản xạ tiết kiệm năng lượng, ánh sáng mềm.

2.7 Nguồn cung cấp điện bên trong hộp: 1 bộ tấm dây điện cung cấp nguồn điện chứa chất kết dính được lắp sẵn bên trong hộp (nguồn cung cấp điện: điện áp 220V-50Hz pha 1, nguồn cung cấp điện10A).

2.8 Giao diện sao lưu: Hộp được trang bị nhiều giao diện KF-40 tiêu chuẩn để dễ dàng truy cập vào chất lỏng, khí, tín hiệu, v.v.

2.9 kệ: Có ba lớp kệ bên trong hộp.

2.10 Khung hộp: bao gồm các bánh xe, với chiều cao 950mm. Các bánh xe có chức năng như làm bằng, di chuyển và cố định.

2.11 Tỷ lệ rò rỉ thấp: Sử dụng công nghệ niêm phong được cấp bằng sáng chế, tỷ lệ rò rỉ của hộp dưới 0,001 Vol% / h.

3Chuồng chuyển tiếp.

3.1 Hình dạng: hình trụ (304 thép không gỉ), với kết nối sườn giữa khoang lớn và hộp găng tay.

3.2 Phòng chuyển đổi lớn: có đường kính 360 mm và chiều dài 600 mm, nó sử dụng điều khiển van tự động cho quá trình hút và bổ sung;Số chu kỳ hút và bổ sung có thể được thiết lập để tự động thực hiện các hoạt động hút và bổ sung, tiết kiệm thời gian chờ hoạt động.

3.3 Cabin chuyển tiếp nhỏ: với đường kính 150mm x 300mm, cabin chuyển đổi nhỏ được điều khiển bởi một van thủ công để hút và bổ sung không khí.

3.4 Thang khoang chuyển tiếp: Thang khoang chuyển tiếp lớn được trang bị một khay đánh bóng tự do di chuyển và mở rộng. Được trang bị các đĩa trượt di chuyển trong khoang chuyển tiếp nhỏ.

3.5 Độ chân không: ≤ -0,1MPa (tất cả đều có màn hình dải chân không).

4Hệ thống điều khiển lọc lưu thông

4.1 Hệ thống điều khiển

4.1.1 Phương pháp: bao gồm các đặc điểm tự chẩn đoán, tắt điện và tự khởi động, với chức năng điều khiển áp suất và thích nghi.và điều khiển buồng chân không được hiển thị trên màn hình LCD. Đơn vị điều khiển áp dụng màn hình cảm ứng PLC từ Đức, và menu hoạt động có thể được chọn bằng tiếng Trung / tiếng Anh.

4.1.2 Kiểm soát áp suất hộp: áp suất hộp có thể được điều khiển trong một phạm vi áp suất nhất định thông qua màn hình cảm ứng, và hệ thống tự động cân bằng áp suất hộp trong phạm vi này.

4.1.3 Đạp chân: Nó có thể điều khiển áp suất của hộp hộp găng tay chính xác hơn bất cứ lúc nào, đạt được hoạt động bơm và bổ sung không khí đến áp suất hộp,và tạo điều kiện cho các thí nghiệm thoải mái hơn cho người dùng.

4.2 Hệ thống lọc lưu thông

4.2.1 Kiểm soát: Kiểm soát nước và oxy trong phạm vi <1ppm với độ chính xác 0,01ppm.

4.2.2 Thiết bị điều chỉnh: Toàn bộ quá trình điều chỉnh cảm ứng của PLC (tuyển, tinh khiết, tái tạo, sưởi ấm) không yêu cầu giám sát bằng tay.

4.2.3 Khí làm việc: N2 hoặc Ar (chuyển khí), với yêu cầu độ tinh khiết 99,999%.

4.2.4 Máy thông gió lưu thông: Máy thông gió tần số biến động tốc độ cao, tốc độ dòng chảy có thể điều chỉnh từ 0-100m3/h, được điều khiển bởi các vi xử lý từ Đức,Thiết bị thép không gỉ được lắp đặt bên trong đã trải qua thử nghiệm áp suất cao và không bị rò rỉ.

4.2.5 Cột tinh khiết kép: Mỗi cột chứa 5 kg vật liệu khử oxy từ chất xúc tác đồng hiệu quả cao của Đức BASF, có khả năng loại bỏ 65 lít oxy,5 kg vật liệu lọc nước lọc phân tử hiệu quả cao từ UOP ở Hoa Kỳ, có khả năng loại bỏ 2,2 kg nước.

4.2.6 Khối van lọc: Burkert, Đức, van chạy bằng điện hoàn toàn tự động, thiết kế mô-đun, ngắn gọn hơn và bảo trì thuận tiện.

4.2.7 Bộ lọc: Bộ lọc hiệu suất cao với bộ lọc khẩu độ 0,3 micron tuân thủ các tiêu chuẩn HEPA.

4.3 Hệ thống tái tạo

4.3.1 Hệ thống tái tạo: được sử dụng để làm sạch hệ thống để tái sử dụng, kích hoạt nó và khôi phục năng lực hấp thụ; Một chai khí hỗn hợp N2/H2 hoặc Ar/H2 2 được yêu cầu để tái tạo,trong đó H2 chiếm 5-10%.

4.4 Hệ thống hiển thị

4.4.1 Hệ thống hiển thị: Đơn vị điều khiển sử dụng màn hình cảm ứng PLC từ Đức, và menu giao diện hoạt động có thể chuyển đổi giữa tiếng Trung và tiếng Anh.dễ vận hành, dễ hiểu, và hỗ trợ chức năng xuất dữ liệu.

5Máy bơm chân không

5.1 Máy bơm chân không sử dụng máy bơm chân không Edwards RV12 từ Anh, với tốc độ dòng chảy 12m 3/h. Và nó có thể được điều khiển độc lập bất cứ lúc nào.Thời gian tắt tự động của máy bơm chân không có thể được thiết lập bởi màn hình cảm ứng, hợp lý hơn và giảm tiêu thụ điện không cần thiết.

6Hệ thống lọc dung môi

Để ngăn ngừa ảnh hưởng của các dung môi hữu cơ lên cột lọc hoặc nhiễm trùng chéo của thí nghiệm,Cột hấp thụ dung môi hữu cơ được tích hợp vào bên ngoài hộp găng tay bằng một hệ thống hàng loạt, có thể loại bỏ các dung môi dễ bay hơi một cách hiệu quả.

7Máy phân tích nước

7.1 (1 đơn vị, Michel Anh) Phạm vi: 0-1000ppm, sử dụng các thành phần nhạy cảm alumina gốm. Máy phân tích này có độ ổn định tốt, khả năng chống ăn mòn, phạm vi đo rộng và tốc độ phản ứng nhanh.

8Máy phân tích oxy

8.1 (1 đơn vị, máy phân tích điện hóa AVCRAY từ Hoa Kỳ) với phạm vi 0-1000ppm, yêu cầu sử dụng các cảm biến pin nhiên liệu điện hóa học, điểm không chính xác và không dễ bị trôi dạt;Tránh các tình huống mà các cảm biến zirconia dễ bị hỏng và phát hiện không chính xác trong dung môi hữu cơ, chất điện giải, và các môi trường khác.

9Các thông số kỹ thuậtcủa Mô hình tiêu chuẩn của hộp găng tay lọc
