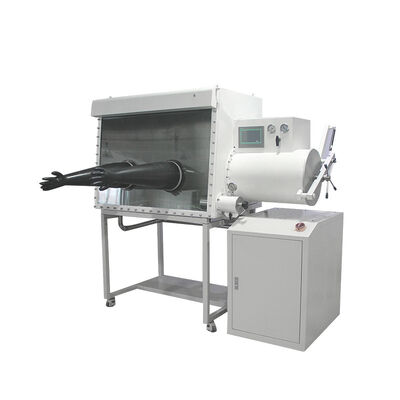

Phòng lọc tiêu chuẩn phòng thí nghiệm GBP1000D-4 1200 Hộp găng tay khí thụ động với hai vị trí làm việc mặt bởi Changsha Tencan

Tổng quan sản phẩm

Hộp găng tay làm sạch từ Changsha Tencan tạo ra một bầu không khí làm việc được kiểm soát chặt chẽ với độ ẩm và lượng oxy tối thiểu, làm cho nó phù hợp với việc xử lý các vật liệu nhạy cảm với không khí.Hệ thống tích hợp một buồng chính kín, phòng trước, mô-đun lọc khí, bảng điều khiển kỹ thuật số, các thành phần chân không và hệ thống giám sát thời gian thực.Nó cũng có thể được cấu hình để hoạt động cùng với các thiết bị phòng thí nghiệm phụ trợ như hệ thống laser, các đơn vị lắng đọng chân không, buồng sấy, máy phân tích môi trường và các mô-đun xử lý khí thải cho khói và chất dễ bay hơi.

Được thiết kế với một bố cục thân thiện với người dùng và thiết kế công nghiệp hiện đại, hộp găng tay Tencan cung cấp hiệu suất ổn định lâu dài.và chức năng đáng tin cậy làm cho họ một giải pháp đáng tin cậy cho cả nghiên cứu khoa học và quy trình sản xuất.

Phát triển kỹ thuật

Với đầu tư liên tục vào R & D, Changsha Tencan đã xây dựng thế mạnh mạnh mẽ trong thiết kế kỹ thuật và tiến bộ công nghệ.Mỗi bước của chu kỳ sản xuất được kiểm soát chất lượng nghiêm ngặt để đảm bảo sản xuất phù hợp của chất lượng cao, các sản phẩm được xây dựng chính xác. Chúng tôi chuyển đổi phản hồi của người dùng thành tối ưu hóa liên tục,liên tục cung cấp các hệ thống hộp găng tay được cải tiến thích nghi với nhu cầu thay đổi của phòng thí nghiệm và môi trường công nghiệp.

Hộp găng tay làm sạch

Một hộp găng tay tinh khiết là một hệ thống phòng thí nghiệm chuyên dụng được thiết kế để duy trì một siêu sạch,môi trường không chứa oxy và không có độ ẩm bằng cách lưu thông liên tục khí trơ tinh khiết cao qua buồng kínThường được gọi là một hộp găng tay không khí trơ hoặc trạm bảo vệ khí, nó loại bỏ hiệu quả O2, H2O và các chất ô nhiễm hữu cơ.Thiết bị này rất cần thiết trong các lĩnh vực nghiên cứu đòi hỏi điều kiện kiểm soát chặt chẽ, chẳng hạn như phát triển pin lithium, kỹ thuật vật liệu tiên tiến, chế tạo bán dẫn, nghiên cứu siêu tụ, ánh sáng chính xác, công nghệ hàn, quy trình OLED và MOCVD.bao gồm nuôi dưỡng vi khuẩn vô khí và nuôi dưỡng tế bào oxy thấp.

Nguyên tắc hoạt động

Hộp găng tay sử dụng một vòng lưu thông khí hoàn toàn kín kết nối buồng chính với cột lọc chứa chất hấp thụ hiệu quả cao để loại bỏ độ ẩm và oxy.Dưới sự giám sát của PLC, hệ thống đưa khí làm việc qua đường ống và máy thổi lưu thông để đi qua nhiều lần qua vật liệu lọc.và khí tinh khiết lại vào buồngTheo thời gian, nồng độ nội bộ của H2O và O2 giảm xuống dưới 1 ppm.nó có thể được tái tạo để khôi phục hiệu suất đầy đủ và tiếp tục hoạt động lâu dài.

Ứng dụng chính

• Các thí nghiệm cơ bản về vật lý và hóa học

• Sản xuất và nghiên cứu các loại đèn đặc biệt

• Xây dựng nguyên mẫu và sản xuất pin lithium

• Nghiên cứu về kiềm và kim loại phản ứng cao

• Phát triển chất xúc tác

• Công nghệ hàn chính xác (laser, plasma, hàn)

• Nghiên cứu kỹ thuật y tế và sinh học

• Bao bì và công thức dược phẩm

• Các quy trình sản xuất bán dẫn

• Hóa học chelation

• Nghiên cứu bột gốm và kim loại

• Các quy trình công nghiệp đòi hỏi điều kiện chân không nhiệt độ cao

  Thông số kỹ thuật và đặc điểm

• Điều khiển khí quyển:Đạt được mức độ ôxy và độ ẩm cực kỳ thấp (<0,1 ppm)

• Cấu trúc thắt lỗ:Tỷ lệ rò rỉ tổng thể ≤ 0,001% khối lượng/giờ

• Cấu hình van:Hệ thống van điện tử mô-đun để niêm phong đáng tin cậy và bảo trì dễ dàng

• Hệ thống chuyển tiếp:Cửa trước phòng nhẹ, hoạt động trơn tru để tải vật liệu hiệu quả

• Các biến thể bên ngoài:Nhiều lựa chọn vỏ và ngoại hình phù hợp với các phong cách phòng thí nghiệm khác nhau

• Giao diện người dùng:Bảng điều khiển màn hình cảm ứng đơn giản, trực quan

• Lưu thông khí:Hệ thống vòng kín không dầu, không chân không để hoạt động ổn định

• Tái sinh:Chu kỳ tái tạo hoàn toàn tự động cho vật liệu lọc

• Kiểm soát áp suất:Cân bằng áp suất tự động với phạm vi làm việc có thể điều chỉnh ± 15 mbar

• Phòng Thanh Trừng:Dọn sạch tự động nhanh để sấy khô nhanh và thông gió an toàn với dung môi

• Đạp chân:Điều chỉnh áp suất bên trong thuận tiện bằng tay tự do

• Ghi dữ liệu:Ghi nhật ký và bảo quản dữ liệu hệ thống liên tục

• Cơ chế báo động:Giám sát và cảnh báo đầy đủ về áp suất, tái tạo và các bất thường hoạt động

• Công nghệ niêm phong:Cấu trúc niêm phong nhiều lớp được cấp bằng sáng chế cho sự ổn định lâu dài

  Ưu điểm chính

• Kiểm soát môi trường chính xác cao cho việc xử lý vật liệu nhạy cảm

• Xây dựng mô-đun cải thiện độ tin cậy hệ thống và tiện lợi bảo trì

• Tự động hóa thông minh làm giảm khối lượng công việc bằng tay và đơn giản hóa hoạt động

• Kiến trúc hệ thống có thể cấu hình để phù hợp với nhu cầu ứng dụng chuyên biệt

• Thiết kế niêm phong độc quyền đảm bảo hiệu suất kín không khí lâu dài

Hộp găng tay chuẩn phòng thí nghiệm

1,Cấu hình của hộp găng tay chuẩn phòng thí nghiệm

1.1 Phòng hộp găng tay

1.2 Phòng trước chính

1.3 Hệ thống lọc khí GP20

1.4 Mini Antechamber

2Phòng chính.

2.1 Kích thước nội thất
Không gian làm việc có thể sử dụng1200 mm (L) × 900 mm (H) × 750 mm (W đáy).

2.2 Cổng găng tay
Hai.Ø220 mmNhẫn găng tay được làm từ hợp kim nhôm cứng chống ăn mòn, phù hợp với môi trường chế biến hữu cơ.

2.3 Găng tay
Nhập khẩuGăng tay cao su butyl, mô hình8B1532(Mỹ).
Chiều kính8 inch, độ dày0.4 mm, cung cấp khả năng chống hóa chất tuyệt vời, lão hóa, và nhiệt vừa phải.

2.4 Cửa sổ quan sát
Bảng điều khiển nghiêng về phía trước vớiKính an toàn cứng có thể tháo rời 8 mm.
Rất minh bạch, chống mòn và chống ăn mòn.
Được niêm phong bằng một3/8" OMEGA đệm.

2.5 Phạm vi áp suất hoạt động
Duy trì áp suất tích cực hoặc âm ổn địnhtừ ¢12 mbar đến +12 mbar.
Bảo vệ tự động được kích hoạt nếu áp suất vượt quá phạm vi an toàn.

2.6 Ánh sáng
Xây dựng chống chói, tiết kiệm năng lượng ánh sáng với ánh sáng mềm mại, thoải mái.

2.7 Cung cấp điện nội bộ
Bảng giao diện điện kín được lắp đặt sẵn.
Nhập:AC 220V, 50Hz, đơn pha, 10A.

2.8 Cảng tiện ích
NhiềuKF-40 giao diện phổ quátcho các kết nối khí, chất lỏng và tín hiệu.

2.9 Cửa sổ
Ba kệ điều chỉnh bên trong được cung cấp.

2.10 Khung hỗ trợ
Chiều cao đứng của tủ950 mmvới bánh xe xoay cho phép cân bằng, di động và khóa.

2.11 Hiệu suất kín khí
Cấu trúc kín độc quyền đảm bảo tỷ lệ rò rỉ< 0,001 vol%/hr.

3Phòng chuyển nhượng.

3.1 Cấu trúc
Xây dựng thép không gỉ hình trụ 304 với các kết nối gắn trên vòm.

3.2 Phòng trước lớn
Chiều kính360 mm, chiều dài600 mm.
Tính năng hoạt động van tự động cho chu kỳ chân không / thanh lọc.
Các chu kỳ có thể lập trình giảm thiểu thời gian chờ của người vận hành.

3.3 Phòng trước nhỏ
Chiều kính150 mm, chiều dài300 mm, được điều khiển bằng tay để hút và đổ lại không khí.

3.4 Thẻ bên trong
Phòng lớn: khay trượt được đánh bóng với chuyển động mở rộng.
Phòng nhỏ: bao gồm nền tảng trượt di động.

3.5 Mức chân không
Thành tựu≤ 0,1 MPa, được trang bị với tiếng ĐứcWIKAmáy đo chân không.

4Hệ thống kiểm soát lưu thông và tinh khiết

4.1 Hệ thống điều khiển

4.1.1 Hoạt động và giao diện
Tính năng tự động chẩn đoán, tự động khởi động lại, điều chỉnh áp suất thông minh, và điều khiển thích nghi.
Tất cả các chức năng bao gồm lưu thông, chân không và tái tạo được quản lý thông quaSiemens màn hình cảm ứng PLC(Tiếng Trung / tiếng Anh có thể chuyển đổi).

4.1.2 Quản lý áp suất
Áp suất được điều khiển bằng màn hình cảm ứng với cân bằng tự động trong giới hạn đã thiết lập.

4.1.3 Đạp chân
Cho phép điều chỉnh áp suất tinh tế trong các thí nghiệm mà không ngừng làm việc.

4.2 Lưu thông lọc

4.2.1 Độ chính xác khí quyển
Tiếp tục< 1 ppmH2O và O2, với00,01 ppmđộ chính xác phát hiện.

4.2.2 Kiểm soát tự động
Việc di tản, lưu thông, sưởi ấm và tái tạo bằng PLC không cần giám sát bằng tay.

4.2.3 Khí làm việc
Nitơ hoặc argon (99.999% độ tinh khiếtcần thiết).

4.2.4 Ventilator lưu thông
Máy quạt tốc độ cao tần số thay đổi (0 ¥ 100 m3/h), được kiểm soát bởi Siemens, được bao bọc trong vỏ không gỉ được thử nghiệm áp suất.

4.2.5 Cột tinh chế kép
Mỗi cột chứa:

• 5 kg chất xúc tác dựa trên BASF Cu(khử oxy, loại bỏ 65 L O2)

• 5 kg lọc phân tử UOP(loại bỏ 2,2 kg H2O)

4.2.6 Khối van lọc
Tiếng ĐứcBurkerthệ thống van điện mô-đun hoàn toàn tự động.

4.2.7 Việc lọc
Tỷ lệ HEPA0.3 μmbộ lọc hiệu quả cao.

4.3 Hệ thống tái tạo

Sử dụngN2/H2 hoặc Ar/H2 (5% H2)hỗn hợp để tái tạo hoàn toàn, khôi phục khả năng hấp thụ.

4.4 Hiển thị và giám sát

Siemens màn hình cảm ứng PLCvới giao diện đa ngôn ngữ, menu trực quan, vàHỗ trợ xuất dữ liệu.

5Máy bơm chân không

AnhEdwards RV12bơm, tốc độ bơm 12 m3/h.
Tự động chuyển đổi và tắt có thể lập trình thông qua màn hình cảm ứng để giảm tiêu thụ năng lượng.

6. Đơn vị lọc dung môi

Mô-đun hấp thụ dung môi bên ngoài ngăn ngừa ô nhiễm cột lọc.
Bao gồm6 kg than hoạtđể loại bỏ các chất hữu cơ dễ bay hơi.

7. Máy phân tích độ ẩm

AnhMáy phân tích Michell, phạm vi0 ‰ 1000 ppm, phần tử cảm biến alumina gốm.
Phản ứng nhanh, chống ăn mòn, phạm vi phát hiện rộng.

8Máy phân tích oxy.

Hoa KỳMáy phân tích điện hóa AVCRAY, phạm vi0 ‰ 1000 ppm.
Cảm biến điện hóa tránh các vấn đề bất ổn của các cảm biến zirconia trong môi trường dung môi.

9Thông số kỹ thuậtcủa Mô hình tiêu chuẩn của hộp găng tay lọc
