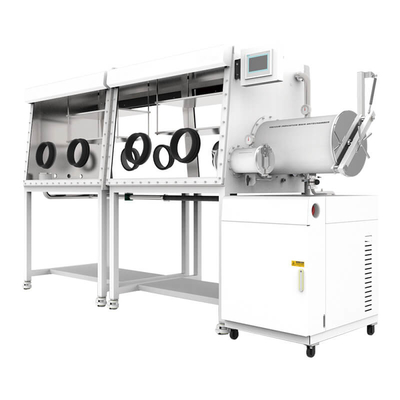

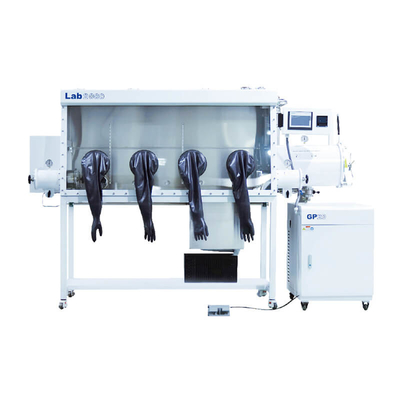

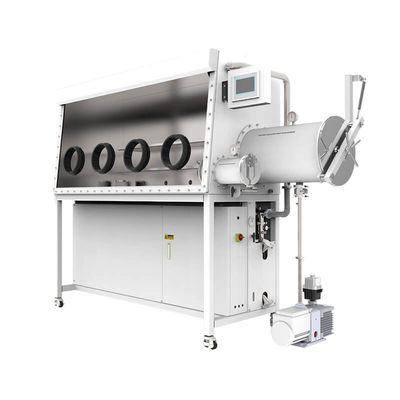

Sử dụng trong phòng thí nghiệm GBP750S-4 ((1800) Hệ thống tái tạo hộp găng tay khí thụ động với 4 găng tay cho một bên

TENCAN Phòng thí nghiệm hóa học vật lý sử dụng GBP750S-4 ((1800) Hệ thống tái tạo khí trơ hộp găng tay với 4 găng tay cho một bên

Lời giới thiệu ngắn

Changsha Tencan Glove Box là một thiết bị cung cấp môi trường không chứa nước và không chứa oxy.một hệ thống tái tạo lọc lưu thông, một hệ thống điều khiển, một hệ thống chân không, một hệ thống hiển thị, vv Nó cũng có thể được tích hợp với thiết bị sản xuất đèn liên quan đặc biệt, thiết bị laser, thiết bị lớp phủ chân không, lò chân không,hệ thống hiển thị oxy nước, hệ thống lọc khói và bụi, hệ thống lọc dung môi, hệ thống lọc dung môi, hệ thống lọc khí, tủ lạnh nhiệt độ thấp, vvHộp găng tay Tencan có ngoại hình đẹp và thanh lịch, phong cách đặc biệt, thời gian hoạt động liên tục dài, ổn định và đáng tin cậy, điều khiển tự động, hoạt động đơn giản và bảo trì dễ dàng, được người dùng tin tưởng cao.

Sau nhiều năm phát triển, Changsha Tencan đã đạt được kết quả hiệu quả trong nghiên cứu và phát triển sản phẩm, thiết kế, và tích lũy một sự giàu có của kiến thức.Mỗi bước đã trải qua kiểm tra chất lượng nghiêm ngặt và thử nghiệm, liên tục cung cấp cho bạn các sản phẩm chất lượng cao sáng tạo. Chúng tôi sẽ luôn tập trung vào tiêu chuẩn hóa, tính toàn vẹn, dịch vụ, đổi mới, và các khía cạnh khác, tập trung vào nhu cầu của khách hàng,biến niềm tin của khách hàng thành động lực kinh doanh, và liên tục tạo ra những trải nghiệm sáng tạo mới cho khách hàng.

Thanh lọc hộp găng tay là một loại thiết bị phòng thí nghiệm mà lấp đầy buồng với khí vô dụng độ tinh khiết cao, lưu thông

và lọc O2, H2O, khí hữu cơ và các chất khác.

hộp bảo vệ, v.v. Chức năng chính là loại bỏ O2, H2O và khí hữu cơ. Nó được sử dụng rộng rãi trong môi trường siêu tinh khiết không có O2, H2O và bụi, chẳng hạn như pin và vật liệu lithium ion,bán dẫn, siêu tụ điện, đèn đặc biệt, hàn laser, hàn, tổng hợp vật liệu, OLED, MOCVD, vv, nhưng cũng có các ứng dụng sinh học, chẳng hạn như nuôi dưỡng vi khuẩn vô khí, nuôi dưỡng hypoxia tế bào, vv.

Nguyên tắc hoạt động

Khí làm việc trong hộp găng tay nằm giữa buồng và cột lọc (H2O và

Khi khí hoạt động lưu thông qua cột lọc, khí thải được chuyển qua các đường ống, máy thổi lưu thông, vv dưới sự kiểm soát và giám sát của PLC.độ ẩm và oxy của nó được hấp thụ và sau đó trở lại buồngKhi thời gian chu kỳ trôi qua, hàm lượng H2O và O2 của khí làm việc trong buồng sẽ dần giảm và cuối cùng đạt chỉ số dưới 1 ppm.Cột lọc sẽ bão hòa sau một khoảng thời gian nhất định của chu kỳ, và có thể tái tạo và tái sử dụng.

Ứng dụng chính

Nghiên cứu hóa học vật lý, phát triển và sản xuất đèn chiếu sáng và đèn đặc biệt, nghiên cứu và sản xuất pin lithium-ion, nghiên cứu kim loại kiềm, nghiên cứu chất xúc tác,hàn bằng laser và huyết tương, y tế và kỹ thuật sinh học, sản xuất thuốc và quy trình đóng gói, ngành công nghiệp bán dẫn, nghiên cứu hóa học chelate, nghiên cứu bột gốm, nghiên cứu bột kim loại,Công nghệ chế biến hộp chân không nhiệt độ cao công nghiệp.

Các đặc điểm chính

Chỉ số:Nước, oxy < 0,1ppm

Tỷ lệ rò rỉ:≤ 0,001vol % h

Van điện áp áp dụng thiết kế mô-đun, đảm bảo hiệu quả việc niêm phong hộp găng tay và dễ thay thế.

Thiết kế độc đáo của cánh cửa cabin chuyển tiếp, nhẹ, dễ mở, và đơn giản để vận hành.

Sự xuất hiện của hộp găng tay có nhiều thiết kế có thể đáp ứng nhu cầu của người dùng khác nhau.

Màn hình cảm ứng:Dễ dàng truy cập các chức năng khác nhau.

Phân phối:Chuyển động khí vòng kín, không dầu và không chân không.

Tái sinh:Điều khiển tự động.

Điều khiển áp suất không khí:Điều khiển tự động, áp suất không khí làm việc có thể được đặt trong phạm vi +/-15mbar.

Làm sạch hộp:điều khiển tự động, dễ làm khô, tiết kiệm khí và tương đối an toàn cho các dung môi hoạt động.

Chuyển chân:Áp suất không khí bên trong hộp có thể được điều chỉnh thông qua công tắc chân.

Thông báo dữ liệu: Dữ liệu hệ thống ghi tự động

Chức năng báo động:Nó có các chức năng tái tạo, lưu thông áp suất, và hoạt động không hợp lệ báo động ngay lập tức.

Có nhiều bằng sáng chế niêm phong.

Hộp găng tay chuẩn phòng thí nghiệm

1,Cấu hình của hộp găng tay chuẩn phòng thí nghiệm

1.1 Phòng hộp găng tay

1.2 Phòng trước chính

1.3 Hệ thống lọc khí GP20

1.4 Mini Antechamber

2Hộp

2.1 Kích thước không gian hộp: 1 8 0 0 mm (chiều dài) x 900 mm (chiều cao) x 750 mm (chiều rộng đáy).

2.2 Cửa găng tay: đường kính 220mm, làm bằng vật liệu hợp kim nhôm cứng, chống ăn mòn khí quyển hữu cơ.

2.3 Găng tay: Thương hiệu Mỹ, mô hình 8B1532, đường kính găng tay 8 inch, độ dày 0,4mm, vật liệu cao su butyl, chống ăn mòn, chống lão hóa và chống nhiệt độ cao nhất định.

2.4 Cửa sổ phía trước có thể nhìn thấy: Với bề mặt hoạt động nghiêng và cửa sổ phía trước kính bảo mật 8mm có thể tháo rời, nó chống mòn, chống ăn mòn và có độ truyền ánh sáng tốt.Vòng niêm phong thông qua một 3/8 inch dày OMEGA niêm phong vòng.

2.5 Phạm vi áp suất hộp: Nó có thể duy trì một áp suất dương và âm nhất định (-12mbar -12mbar) trong khi sử dụng. Nếu vượt quá một áp suất nhất định, hệ thống sẽ tự động bảo vệ nó.

2.6 Ánh sáng: Được trang bị ánh sáng chống phản xạ tiết kiệm năng lượng, ánh sáng mềm.

2.7 Nguồn cung cấp điện bên trong hộp: 1 bộ tấm dây điện cung cấp nguồn điện chứa chất kết dính được lắp sẵn bên trong hộp (nguồn cung cấp điện: điện áp 220V-50Hz pha 1, nguồn cung cấp điện10A).

2.8 Giao diện sao lưu: Hộp được trang bị nhiều giao diện KF-40 tiêu chuẩn để dễ dàng truy cập vào chất lỏng, khí, tín hiệu, v.v.

2.9 kệ: Có ba lớp kệ bên trong hộp.

2.10 Khung hộp: bao gồm các bánh xe, với chiều cao 950mm. Các bánh xe có chức năng như làm bằng, di chuyển và cố định.

2.11 Tỷ lệ rò rỉ thấp: Sử dụng công nghệ niêm phong được cấp bằng sáng chế, tỷ lệ rò rỉ của hộp dưới 0,001 Vol% / h.

3Chuồng chuyển tiếp.

3.1 Hình dạng: hình trụ (304 thép không gỉ), với kết nối sườn giữa khoang lớn và hộp găng tay.

3.2 Phòng chuyển đổi lớn: có đường kính 360 mm và chiều dài 600 mm, nó sử dụng điều khiển van tự động cho quá trình hút và bổ sung;Số chu kỳ hút và bổ sung có thể được thiết lập để tự động thực hiện các hoạt động hút và bổ sung, tiết kiệm thời gian chờ hoạt động.

3.3 Cabin chuyển tiếp nhỏ: với đường kính 150mm x 300mm, cabin chuyển đổi nhỏ được điều khiển bởi một van thủ công để hút và bổ sung không khí.

3.4 Thang khoang chuyển tiếp: Thang khoang chuyển tiếp lớn được trang bị một khay đánh bóng tự do di chuyển và mở rộng. Được trang bị các đĩa trượt di chuyển trong khoang chuyển tiếp nhỏ.

3.5 Độ chân không: ≤ -0,1MPa (tất cả đều có màn hình dải chân không).

4Hệ thống điều khiển lọc lưu thông

4.1 Hệ thống điều khiển

4.1.1 Phương pháp: bao gồm các đặc điểm tự chẩn đoán, tắt điện và tự khởi động, với chức năng điều khiển áp suất và thích nghi.và điều khiển buồng chân không được hiển thị trên màn hình LCD. Đơn vị điều khiển áp dụng màn hình cảm ứng Siemens PLC từ Đức, và menu hoạt động có thể được chọn bằng tiếng Trung / tiếng Anh.

4.1.2 Kiểm soát áp suất hộp: áp suất hộp có thể được điều khiển trong một phạm vi áp suất nhất định thông qua màn hình cảm ứng, và hệ thống tự động cân bằng áp suất hộp trong phạm vi này.

4.1.3 Đạp chân: Nó có thể điều khiển áp suất của hộp hộp găng tay chính xác hơn bất cứ lúc nào, đạt được hoạt động bơm và bổ sung không khí đến áp suất hộp,và tạo điều kiện cho các thí nghiệm thoải mái hơn cho người dùng.

4.2 Hệ thống lọc lưu thông

4.2.1 Kiểm soát: Kiểm soát nước và oxy trong phạm vi <1ppm với độ chính xác 0,01ppm.

4.2.2 Thiết bị điều chỉnh: Toàn bộ quá trình điều chỉnh cảm ứng của PLC (tuyển, tinh khiết, tái tạo, sưởi ấm) không yêu cầu giám sát bằng tay.

4.2.3 Khí làm việc: N2 hoặc Ar (chuyển khí), với yêu cầu độ tinh khiết 99,999%.

4.2.4 Máy thông gió lưu thông: Máy thông gió tần số biến động tốc độ cao, tốc độ dòng chảy có thể điều chỉnh từ 0-100m3/h, được điều khiển bởi các vi xử lý Siemens từ Đức,Thiết bị thép không gỉ được lắp đặt bên trong đã trải qua thử nghiệm áp suất cao và không bị rò rỉ.

4.2.5 Cột tinh khiết kép: Mỗi cột chứa 5 kg vật liệu khử oxy từ chất xúc tác đồng hiệu quả cao của Đức BASF, có khả năng loại bỏ 65 lít oxy,5 kg vật liệu lọc nước lọc phân tử hiệu quả cao từ UOP ở Hoa Kỳ, có khả năng loại bỏ 2,2 kg nước.

4.2.6 Khối van lọc: Burkert, Đức, van chạy bằng điện hoàn toàn tự động, thiết kế mô-đun, ngắn gọn hơn và bảo trì thuận tiện.

4.2.7 Bộ lọc: Bộ lọc hiệu suất cao với bộ lọc khẩu độ 0,3 micron tuân thủ các tiêu chuẩn HEPA.

4.3 Hệ thống tái tạo

4.3.1 Hệ thống tái tạo: được sử dụng để làm sạch hệ thống để tái sử dụng, kích hoạt nó và khôi phục năng lực hấp thụ; Một chai khí hỗn hợp N2/H2 hoặc Ar/H2 2 được yêu cầu để tái tạo,trong đó H2 chiếm 5-10%.

4.4 Hệ thống hiển thị

4.4.1 Hệ thống hiển thị: Đơn vị điều khiển sử dụng màn hình cảm ứng Siemens PLC từ Đức và menu giao diện hoạt động có thể chuyển đổi giữa tiếng Trung và tiếng Anh.Giao diện hiển thị giàu các chức năng, dễ vận hành, dễ hiểu, và hỗ trợ chức năng xuất dữ liệu.

5Máy bơm chân không

5.1 Máy bơm chân không sử dụng máy bơm chân không Edwards RV12 từ Anh, với tốc độ dòng chảy 12m 3/h. Và nó có thể được điều khiển độc lập bất cứ lúc nào.Thời gian tắt tự động của máy bơm chân không có thể được thiết lập bởi màn hình cảm ứng, hợp lý hơn và giảm tiêu thụ điện không cần thiết.

6Hệ thống lọc dung môi

Để ngăn chặn ảnh hưởng của các dung môi hữu cơ trên cột lọc hoặc nhiễm trùng chéo của thí nghiệm,Cột hấp thụ dung môi hữu cơ được tích hợp vào bên ngoài hộp găng tay bằng một hệ thống hàng loạt, có thể loại bỏ các dung môi dễ bay hơi một cách hiệu quả.

7Máy phân tích nước

7.1 (1 đơn vị, Michel Anh) Phạm vi: 0-1000ppm, sử dụng các thành phần nhạy cảm alumina gốm. Máy phân tích này có độ ổn định tốt, khả năng chống ăn mòn, phạm vi đo rộng và tốc độ phản ứng nhanh.

8Máy phân tích oxy

8.1 (1 đơn vị, máy phân tích điện hóa AVCRAY từ Hoa Kỳ) với phạm vi 0-1000ppm, yêu cầu sử dụng các cảm biến pin nhiên liệu điện hóa học, điểm không chính xác và không dễ bị trôi dạt;Tránh các tình huống mà các cảm biến zirconia dễ bị hỏng và phát hiện không chính xác trong dung môi hữu cơ, chất điện giải, và các môi trường khác.

9Các thông số kỹ thuậtcủa Mô hình tiêu chuẩn của hộp găng tay lọc
