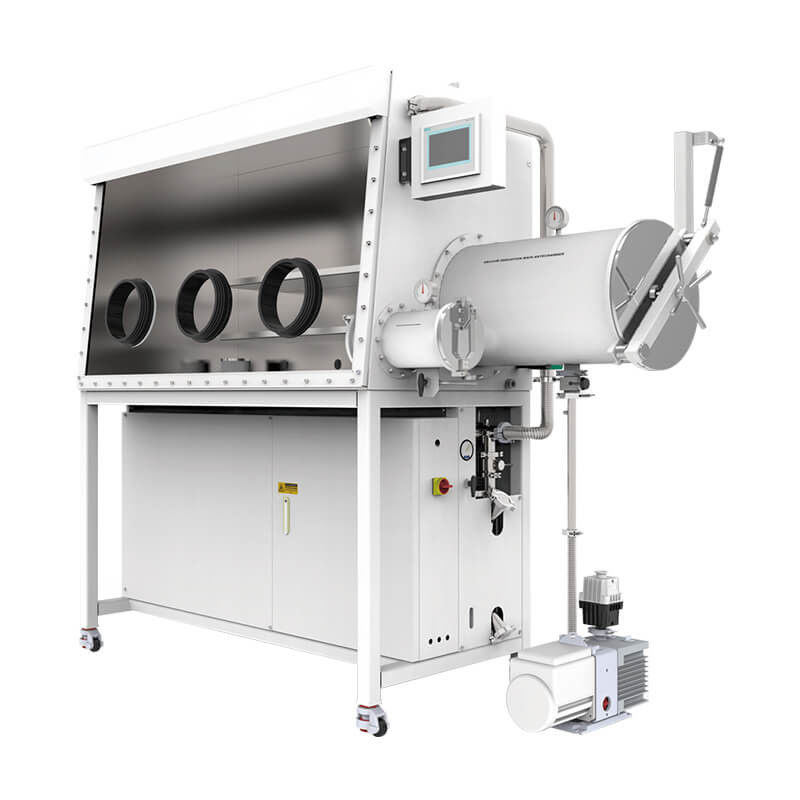

China TENCAN GBP750S-4(2400) Hộp đựng găng tay lọc khí trơ thiết kế tích hợp cho phòng thí nghiệm

Hộp đựng găng tay Changsha TENCAN – Môi trường kiểm soát không có nước và oxy

The Hộp đựng găng tay Changsha TENCAN cung cấp một môi trường hoàn toàn được kiểm soát, không có nước và không có oxy cho các vật liệu và ứng dụng nghiên cứu nhạy cảm. Thiết kế mô-đun của nó tích hợp nhiều hệ thống, bao gồm:

• Thân hộp đựng găng tay & Buồng chuyển tiếp

• Hệ thống tuần hoàn, lọc và tái tạo

• Hệ thống điều khiển & Giao diện hiển thị

• Hệ thống chân không

Nó cũng có thể được tích hợp với thiết bị chuyên dụng như thiết bị laser, thiết bị phủ chân không, lò chân không, tủ lạnh nhiệt độ thấp, hệ thống lọc và tinh chế dung môi, bộ phận lọc khí và hệ thống lọc khói/bụi.

Các tính năng chính

• Thiết kế thanh lịch và mạnh mẽ: Vẻ ngoài thẩm mỹ với phong cách đặc biệt.

• Hoạt động ổn định & đáng tin cậy: Hoạt động liên tục trong thời gian dài với điều khiển tự động.

• Thân thiện với người dùng: Vận hành đơn giản và bảo trì dễ dàng.

• Đáng tin cậy cao: Được thiết kế để có độ chính xác và độ tin cậy, được người dùng công nhận rộng rãi.

• Tích hợp tùy chỉnh: Tương thích với nhiều thiết bị phòng thí nghiệm và sản xuất khác nhau cho các ứng dụng chuyên biệt.

Điểm mạnh của công ty

• Nghiên cứu và phát triển (R&D) sáng tạo: Nhiều năm kinh nghiệm trong nghiên cứu, thiết kế và phát triển sản phẩm.

• Đảm bảo chất lượng: Mỗi đơn vị trải qua quá trình kiểm tra và thử nghiệm nghiêm ngặt để có hiệu suất vượt trội.

• Cách tiếp cận lấy khách hàng làm trung tâm: Tập trung vào tiêu chuẩn hóa, tính toàn vẹn, dịch vụ và đổi mới.

• Cải tiến liên tục: Chuyển đổi niềm tin của khách hàng thành động lực của doanh nghiệp để tạo ra những trải nghiệm sáng tạo.

Hộp đựng găng tay lọc khí là một loại thiết bị phòng thí nghiệm lấp đầy buồng bằng khí trơ có độ tinh khiết cao, tuần hoàn

và lọc O2, H2O, khí hữu cơ và các chất khác. Nó còn được gọi là hộp đựng găng tay chân không, hộp bảo vệ khí trơ

v.v. Chức năng chính là loại bỏ O2, H2O và khí hữu cơ. Nó được sử dụng rộng rãi trong môi trường siêu sạch không có O2, H2O và bụi, chẳng hạn như pin và vật liệu lithium ion, chất bán dẫn, siêu tụ điện, đèn đặc biệt, hàn laser, hàn thiếc, tổng hợp vật liệu, OLED, MOCVD, v.v., nhưng cũng có các ứng dụng sinh học, chẳng hạn như nuôi cấy vi khuẩn kỵ khí, nuôi cấy tế bào thiếu oxy, v.v.

Nguyên tắc làm việc

Khí làm việc trong hộp đựng găng tay nằm giữa buồng và cột lọc (chất hấp thụ H2O và

O2), và nó được tuần hoàn khép kín thông qua đường ống, quạt tuần hoàn, v.v. dưới sự kiểm soát và giám sát của PLC. Khi khí làm việc tuần hoàn qua cột lọc, độ ẩm và oxy của nó được hấp thụ và sau đó được trả lại buồng. Khi thời gian chu kỳ trôi qua, hàm lượng H2O và O2 của khí làm việc trong buồng sẽ giảm dần và cuối cùng đạt đến chỉ số dưới 1 ppm. Cột lọc sẽ bão hòa sau một khoảng thời gian chu kỳ nhất định và có thể được tái tạo và tái sử dụng.

Ứng dụng chính

Nghiên cứu hóa học vật lý, phát triển và sản xuất đèn chiếu sáng và đèn đặc biệt, nghiên cứu và sản xuất pin lithium-ion, nghiên cứu kim loại kiềm, nghiên cứu chất xúc tác, hàn laser và plasma, kỹ thuật y tế và sinh học, sản xuất thuốc và quy trình đóng gói, ngành công nghiệp bán dẫn, nghiên cứu hóa học chelate, nghiên cứu bột gốm, nghiên cứu bột kim loại, công nghệ xử lý hộp chân không nhiệt độ cao công nghiệp.

Các tính năng chính

Chỉ số: Nước , Oxy < 0.1PPM

Tỷ lệ rò rỉ: ≤0.001vol % h

Van điện từ áp dụng thiết kế mô-đun, đảm bảo hiệu quả việc bịt kín của hộp đựng găng tay và dễ dàng thay thế.

Thiết kế độc đáo của cửa cabin chuyển tiếp, nhẹ, dễ mở và vận hành đơn giản.

Hình thức của hộp đựng găng tay có nhiều thiết kế có thể đáp ứng nhu cầu của những người dùng khác nhau.

Màn hình cảm ứng: Dễ dàng truy cập các chức năng khác nhau.

Tuần hoàn: Tuần hoàn khí kín, không dầu và không chân không.

Tái tạo: Điều khiển tự động.

Kiểm soát áp suất không khí: điều khiển tự động, áp suất không khí làm việc có thể được đặt trong phạm vi +/-15mbar.

Vệ sinh hộp: điều khiển tự động, dễ dàng vận hành khô, tiết kiệm khí và tương đối an toàn cho việc vận hành dung môi.

Công tắc chân: Áp suất không khí bên trong hộp có thể được điều chỉnh thông qua công tắc chân.

Ghi nhớ dữ liệu: Hệ thống ghi dữ liệu tự động

Chức năng báo động: Nó có các chức năng tái tạo, áp suất tuần hoàn và báo động nhắc nhở hoạt động không hợp lệ.

Có nhiều bằng sáng chế niêm phong.

Hộp đựng găng tay tiêu chuẩn phòng thí nghiệm

1,Cấu hình của Hộp đựng găng tay tiêu chuẩn phòng thí nghiệm

1.1 Thân hộp đựng găng tay

1.2 Buồng chính

1.3 Hệ thống lọc khí GP20

1.4 Buồng mini

2,Hộp

2.1 Kích thước không gian hộp: 240 0 0mm (chiều dài) x 900mm (chiều cao) x 750mm (chiều rộng đáy).

2.2 Lỗ mở găng tay: đường kính 220mm, làm bằng vật liệu hợp kim nhôm cứng, chống ăn mòn trong môi trường hữu cơ.

2.3 Găng tay: Thương hiệu Mỹ, mẫu 8B1532, đường kính găng tay 8 inch, độ dày 0,4mm, vật liệu cao su butyl, chống ăn mòn, chống lão hóa và khả năng chịu nhiệt độ cao nhất định.

2.4 Cửa sổ có thể nhìn thấy phía trước: Với bề mặt vận hành nghiêng và cửa sổ phía trước bằng kính cường lực an toàn 8mm có thể tháo rời, nó có khả năng chống mài mòn, chống ăn mòn và có độ truyền ánh sáng tốt. Vòng đệm sử dụng vòng đệm OMEGA dày 3/8 inch.

2.5 Phạm vi áp suất hộp: Nó có thể duy trì một áp suất dương và âm nhất định (-12mbar -12mbar) trong quá trình sử dụng. Nếu nó vượt quá một áp suất nhất định, hệ thống sẽ tự động bảo vệ nó.

2.6  Chiếu sáng: Được trang bị đèn tiết kiệm năng lượng chống phản xạ, ánh sáng dịu.

2.7 Nguồn điện bên trong hộp: 1 bộ bảng mạch dây cấp nguồn được lấp đầy bằng chất kết dính được cài đặt sẵn bên trong hộp (nguồn điện: điện áp 220V-50Hz 1 pha, nguồn điện 10A).

2.8 Giao diện dự phòng: Hộp được trang bị nhiều giao diện KF-40 tiêu chuẩn để dễ dàng truy cập chất lỏng, khí, tín hiệu, v.v.

2.9 Kệ: Có ba lớp kệ bên trong hộp.

2.10 Giá đỡ hộp: bao gồm bánh xe, với chiều cao 950mm. Các bánh xe có các chức năng như cân bằng, di chuyển và cố định.

2.11 Tỷ lệ rò rỉ thấp: Áp dụng công nghệ niêm phong đã được cấp bằng sáng chế, tỷ lệ rò rỉ của hộp nhỏ hơn 0,001 Vol%/h.

3,Cabin chuyển tiếp

3.1 Hình dạng: hình trụ (thép không gỉ 304), với kết nối mặt bích giữa ngăn lớn và hộp đựng găng tay.

3.2 Buồng chuyển tiếp lớn: với đường kính 360mm và chiều dài 600mm, nó áp dụng điều khiển van tự động cho quá trình hút và bổ sung; Số chu kỳ hút và bổ sung có thể được đặt để tự động thực hiện các thao tác hút và bổ sung, tiết kiệm thời gian chờ vận hành.

3.3 Cabin chuyển tiếp nhỏ: với đường kính 150mm x 300mm, cabin chuyển tiếp nhỏ được điều khiển bằng van thủ công để chiết xuất và bổ sung không khí.

3.4 Khay ngăn chuyển tiếp: Ngăn chuyển tiếp lớn được trang bị khay đánh bóng có thể di chuyển và mở rộng tự do. Được trang bị đĩa trượt di động trong kho chuyển tiếp nhỏ.

3.5 Mức độ chân không: ≤ -0.1MPa (tất cả đều có màn hình dải chân không). Đồng hồ đo áp suất được chọn từ Wika của Đức.

4,Hệ thống điều khiển lọc tuần hoàn

4.1 Hệ thống điều khiển

4.1.1 Phương pháp: bao gồm tự chẩn đoán, tắt nguồn và các đặc tính tự khởi động, với các chức năng điều khiển áp suất và thích ứng. Điều khiển tự động, điều khiển chu kỳ, bảo vệ bằng mật khẩu và điều khiển buồng chân không được hiển thị trên LCD. Bộ điều khiển sử dụng màn hình cảm ứng PLC Siemens của Đức và menu vận hành có thể được chọn bằng tiếng Trung/Anh.

4.1.2 Điều khiển áp suất hộp: Áp suất hộp có thể được kiểm soát trong một phạm vi áp suất nhất định thông qua màn hình cảm ứng và hệ thống tự động cân bằng áp suất hộp trong phạm vi này.

4.1.3 Bàn đạp: Nó có thể kiểm soát áp suất của hộp đựng găng tay chính xác hơn bất cứ lúc nào, đạt được hoạt động bơm và bổ sung không khí vào áp suất hộp và tạo điều kiện thuận lợi cho các thí nghiệm thoải mái hơn cho người dùng.

4.2 Hệ thống lọc tuần hoàn

4.2.1 Điều khiển: Kiểm soát nước và oxy trong<1ppm với độ chính xác 0,01ppm.

4.2.2 Thiết bị điều chỉnh: Toàn bộ quá trình điều chỉnh cảm ứng PLC (sơ tán, lọc, tái tạo, gia nhiệt) không yêu cầu giám sát thủ công.

4.2.3 Khí làm việc: N2 hoặc Ar (tuần hoàn khí), với yêu cầu độ tinh khiết là 99,999%.

4.2.4 Quạt tuần hoàn: Quạt biến tần tốc độ cao, tốc độ dòng khí có thể điều chỉnh 0-100m3/h, được điều khiển bởi bộ vi xử lý Siemens của Đức, được lắp đặt bên trong một thiết bị bằng thép không gỉ đã trải qua thử nghiệm áp suất cao và không bị rò rỉ.

4.2.5 Cột lọc kép: Mỗi cột chứa 5 kg vật liệu khử oxy xúc tác đồng hiệu suất cao BASF của Đức, có khả năng loại bỏ 65 lít oxy, 5 kg vật liệu loại bỏ nước rây phân tử hiệu suất cao từ UOP ở Hoa Kỳ, có khả năng loại bỏ 2,2 kg nước.

4.2.6 Khối van lọc: Burkert, Đức, van vận hành bằng điện hoàn toàn tự động, thiết kế mô-đun, bảo trì ngắn gọn và thuận tiện hơn.

4.2.7 Bộ lọc: Bộ lọc hiệu suất cao với bộ lọc khẩu độ 0,3 micron tuân thủ các tiêu chuẩn HEPA.

4.3 Hệ thống tái tạo

4.3.1 Hệ thống tái tạo: được sử dụng để lọc hệ thống để tái sử dụng, kích hoạt nó và khôi phục khả năng hấp phụ; Cần có một chai hỗn hợp khí N2/H2 hoặc Ar/H2 2 để tái tạo, trong đó H2 chiếm 5-10%.

4.4 Hệ thống hiển thị

4.4.1 Hệ thống hiển thị: Bộ điều khiển sử dụng màn hình cảm ứng PLC Siemens của Đức và menu giao diện vận hành có thể được chuyển đổi giữa tiếng Trung và tiếng Anh. Giao diện hiển thị có nhiều chức năng, dễ vận hành, dễ hiểu và hỗ trợ chức năng xuất dữ liệu.

5,Bơm chân không

5.1 Bơm chân không sử dụng bơm chân không Edwards RV12 của Anh, với tốc độ dòng chảy là 12m ³/ h. Và nó có thể được điều khiển độc lập bất cứ lúc nào. Thời gian tắt tự động của bơm chân không có thể được đặt bằng màn hình cảm ứng, hợp lý hơn và giảm mức tiêu thụ điện năng không cần thiết.

6,Hệ thống lọc dung môi

Để ngăn chặn ảnh hưởng của dung môi hữu cơ đến cột lọc hoặc ô nhiễm chéo của thí nghiệm, cột hấp phụ dung môi hữu cơ được tích hợp vào bên ngoài hộp đựng găng tay bằng cách sử dụng một hệ thống nối tiếp, có thể loại bỏ hiệu quả các dung môi dễ bay hơi. Môi trường chủ yếu là than hoạt tính chất lượng cao và hiệu quả, với lượng nạp là 6 KG.

7,Máy phân tích nước

7.1 (1 đơn vị, Michel của Anh) Phạm vi: 0-1000ppm, sử dụng các thành phần nhạy cảm bằng gốm alumina. Máy phân tích này có độ ổn định tốt, khả năng chống ăn mòn, phạm vi đo rộng và tốc độ phản hồi nhanh.

8,Máy phân tích oxy

8.1 (1 đơn vị, máy phân tích điện hóa AVCRAY từ Hoa Kỳ) với phạm vi 0-1000ppm, yêu cầu sử dụng cảm biến pin nhiên liệu điện hóa, điểm không chính xác và không dễ bị trôi; Tránh các tình huống mà cảm biến zirconia dễ bị hư hỏng và phát hiện không chính xác trong dung môi hữu cơ, chất điện phân và các môi trường khác.

9,Thông số kỹ thuật của Mẫu tiêu chuẩn của Hộp đựng găng tay lọc
